小形風車の新しい選択肢。

GHRE FD16-19.2

基準年間発電量 63,200kw/h

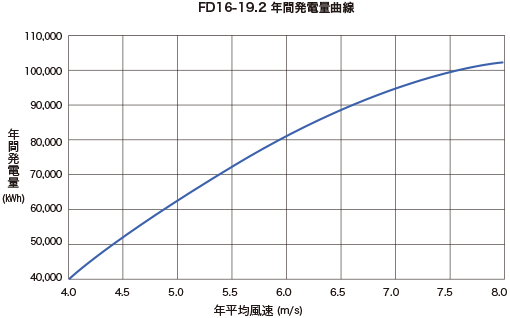

FD16-19.2 年間発電量曲線を示すグラフ

※ 基準年間発電量は、年平均風速5m/s風速頻度分布がレイリー分布と想定した場合の利用可能率100%の年間発電量

小形風車クラス Ⅱ

Vref 42.5m/s 強風地域に対応

※ 50年に1回の頻度で発生する10分平均風速の極値を意味し
「基準風速」として定義

ダイレクトドライブ採用

増速ギアのないシンプルな構造

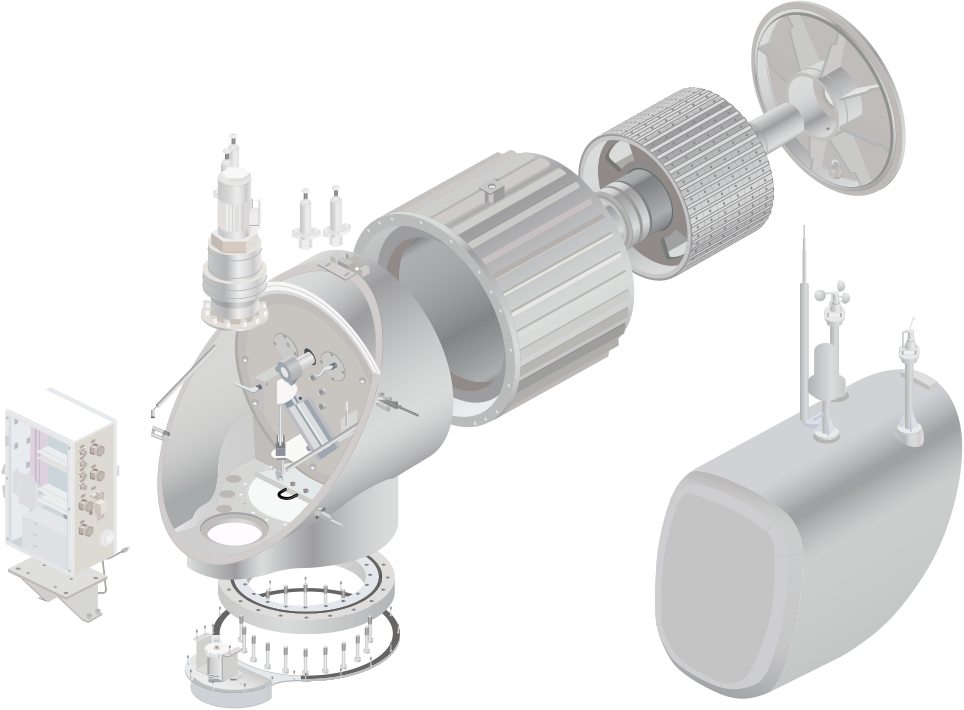

ダイレクトドライブのイメージ

タワー高2種/20m32m

風況に合わせて選択可能

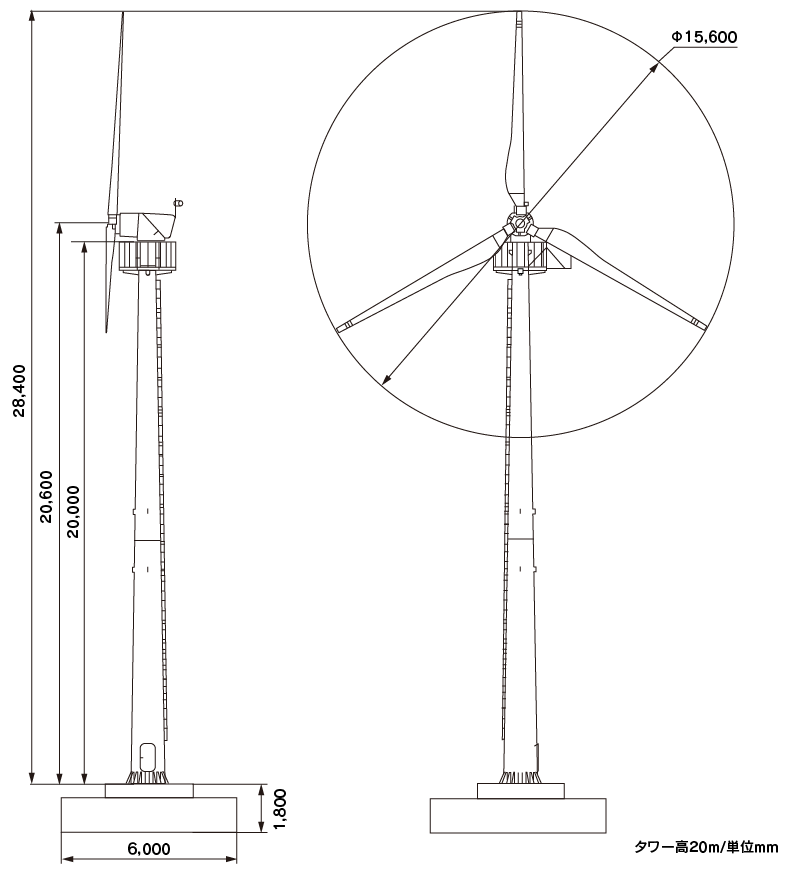

タワー高2種のサイズ

FD16-19.2 - 主要規格

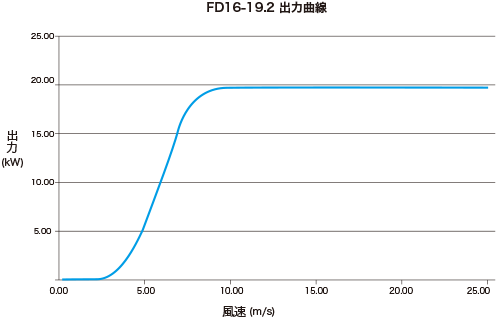

FD16-19.2 出力曲線を示すグラフ
定格出力 19.2kW
小形風車クラス
ローター直径 15.6m
受風面積 191㎡
ハブ高さ 20m/32m
定格風速 9m/s
カットイン 3m/s
カットアウト 25m/s
耐風速 59.5m/s
定格回転数 60rpm
発電機型式 永久磁石型 ダイレクトドライブ
ブレーキ 機械式/電磁式
回転制御 ストール
騒音レベル 54dB(A)
年間発電量(5m/s) 63,200kWh
ナセル重量 4000kg
